GRE原理

 GRE简介：

General Routing Encapsulation，简称GRE，是一种三层VPN封装技术。GRE可以对某些网络层协议（如IPX、Apple Talk、IP等）的报文进行封装，使封装后的报文能够在另一种网络中（如IPv4）传输，从而解决了跨越异种网络的报文传输问题。异种报文传输的通道称为Tunnel（隧道）。

GRE报文封装：

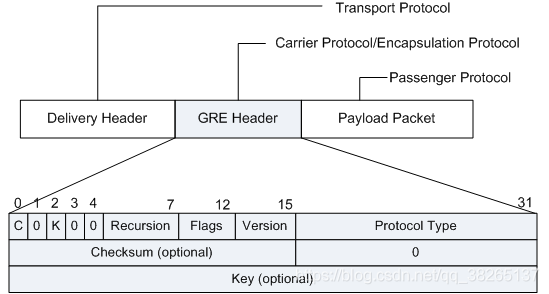

图：GRE报文格式


其中：

• 净荷（Payload）：系统收到的需要封装和路由的数据报称为净荷。

• 乘客协议（Passenger Protocol）：封装前的报文协议称为乘客协议。

• 封装协议（Encapsulation Protocol）：上述的GRE协议称为封装协议，也称为运载协议（Carrier Protocol）。

• 传输协议（Transport Protocol或者Delivery Protocol）：负责对封装后的报文进行转发的协议称为传输协议。

GRE能够承载的乘客协议包括IPv4、IPv6和MPLS协议，GRE所使用的运输协议是IPv4协议。

GRE首部各字段解释如下：

• 因为VRP中的GRE头不包含源路由字段，因此Bit 1、Bit 3和Bit 4都置为0。

图：GRE报文抓包示例

• GRE的的上层协议是IP，协议号为47.

 GRE的实现–隧道接口：

隧道接口（Tunnel接口）是为实现报文的封装而提供的一种点对点类型的虚拟接口，与Loopback接口类似，都是一种逻辑接口。

隧道接口必须配置的四项：封装类型、隧道接口地址、源地址、目的地址。

 GRE的应用场景：

• GRE over IPSec

• IPv6 over IPv4

• 扩大条数受限的网络工作范围

• GRE VPN

 GRE的优缺点：

优点：

• 支持多种上层协议

• 支持组播，QoS

• 支持组播，就意味着可以运行组播类协议，如动态路由。

缺点：~薄弱的安全性

• 不支持加密

• 较弱的身份认证机制

• 较弱的数据完整性校验

  GRE over IPSec

 IPSec的优缺点分析：

IPSec缺点：

• 只支持IP协议的封装，不支持多层上层协议

• 不支持组播

IPSec的优点 —较强的安全性：

• 支持加密

• 支持身份验证机制

• 支持数据完整性校验

 GRE over IPSec：

GRE over IPSec可利用GRE和IPSec的优势，通过GRE将组播、广播和非IP报文封装成普通的IP报文，通过IPSec为封装后的IP报文提供安全地通信，进而可以提供在总部和分支之间安全地传送广播、组播的业务，例如视频会议或动态路由协议消息等。

当网关之间采用GRE over IPSec连接时，先进行GRE封装，再进行IPSec封装。GRE over IPSec使用的封装模式为可以是隧道模式也可以是传输模式。因为隧道模式跟传输模式相比增加了IPSec头，导致报文长度更长，更容易导致分片，所以推荐采用传输模式GRE over IPSec。

图：GRE over IPSec报文封装和隧道协商过程

IPSec封装过程中增加的IP头即源地址为IPSec网关应用IPSec安全策略的接口地址，目的地址即IPSec对等体中应用IPSec安全策略的接口地址。
IPSec需要保护的数据流为从GRE起点到GRE终点的数据流。GRE封装过程中增加的IP头即源地址为GRE隧道的源端地址，目的地址为GRE隧道的目的端地址。

  GER over IPSec的两种封装模式：

(1) 传输模式 -------建议采用

• 2个IP头部 原始IP头部 GRE头部

(2) 隧道模式

• 3个IP头部 原始IP头部 GRE头部 IPSEC头部

  GRE over IPSec配置实验

实验拓扑图：

FW1和FW2之间建立GRE over IPSec隧道，使PC1网络好PC2网络用户可通过隧道互相访问。

图：GRE Over IPSec实验拓扑图

 实验一：IPSec策略在物理接口调用：

配置思路：

安全策略的放行：

图：安全策略的放行

注意：关于需不需要放行gre流量的问题。
因为gre头部是在esp头部或公网IP头部中封装的，实际流量会被esp加密传输。应该是不需要放行gre的，但是在实际测试中需要放行。
在华为防火墙实际测试中，放行gre流量后IPSec SA可以正常建立，双方的主机也可以互相通信。而不放行gre的话，IPSec SA可以正常建立，但是双方的主机不能互相通信。

检查测试：

图：PC1与PC2的连通性测试

 实验二：IPSec策略在Tunnel口调用：

配置思路：

注意：当在Tunnel口调用IPSec后，可以成功建立IPSec SA，需要流量的触发。但是在防火墙的Web管理界面的IPSec监控中看不到有关IPSec的信息，只能通过命令行查看。
在配置IPSec Profile（模板）的时候：

• 不能配置远端的IP地址

• 不能绑定ACL，即感兴趣流

在Tunnel口上绑定IPSec策略时，放行gre的流量的方向是，从vpn --> local的方向的流量。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------

转自：CSDN博主
